Intercambiadores de Calor
¿Qué es un Intercambiador de Calor?
Un intercambiador de calor es un equipo diseñado para transferir continuamente energía térmica de un fluido a otro. Su función puede ser:
- Enfriar un fluido caliente.
- Calentar un fluido frío.
- Condensar vapores (condensadores).
- Evaporar líquidos (evaporadores).
- Recuperar calor residual de un proceso.
Los fluidos están separados por una pared sólida (generalmente metálica) que permite el paso del calor por conducción y convección.
Según el tipo de contacto entre los fluidos, se clasifican en dos grandes grupos: directos e indirectos.
1. Intercambiadores de calor directos
En este tipo, ambos fluidos están en contacto físico directo, lo que implica que se mezclan durante el proceso de transferencia de calor. Un ejemplo común es la torre de enfriamiento, donde el agua caliente se enfría al entrar en contacto directo con el aire atmosférico.
2. Intercambiadores de calor indirectos
Aquí los fluidos permanecen separados por una pared sólida (generalmente metálica) a través de la cual se transfiere el calor, sin que lleguen a mezclarse. Este grupo incluye configuraciones como:
- De placas

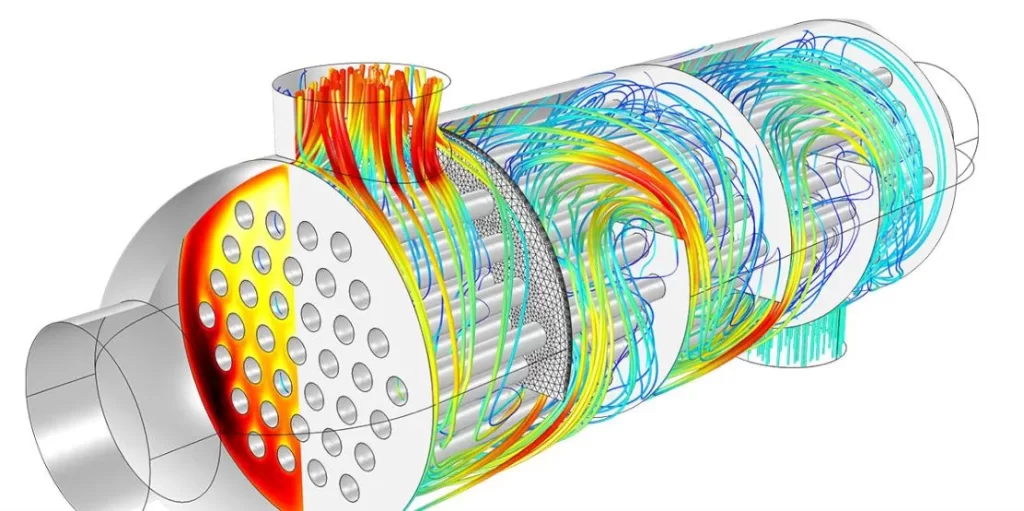

- De carcasa y tubos (shell & tube)
- Espirales
- De doble tubo, entre otros.
Entre ellos, el intercambiador de placas suele ser el más eficiente desde el punto de vista térmico. En la mayoría de las aplicaciones, representa la mejor solución para problemas de transferencia de calor, ofreciendo un amplio rango de presiones y temperaturas de operación dentro de las limitaciones del equipamiento disponible actualmente.
Principales Tipos de Intercambiadores de Calor
Los intercambiadores de calor se clasifican según el tipo de contacto entre los fluidos y su diseño constructivo.
1. Según el contacto entre fluidos
| Tipo | Descripción | ¿Hay mezcla de fluidos? | Ejemplo típico |
|---|---|---|---|
| Directo | Los fluidos están en contacto físico directo. | Sí | Torre de enfriamiento (agua y aire) |
| Indirecto | Los fluidos están separados por una pared sólida. | No | Intercambiador de placas, de carcasa y tubos |
Nota importante: En los intercambiadores directos, la transferencia de calor ocurre junto con la mezcla de los fluidos. En una torre de enfriamiento, por ejemplo, el agua se enfría al evaporar una pequeña parte de sí misma en el aire.
2. Según el diseño constructivo (intercambiadores indirectos)
| Tipo | Principio de funcionamiento | Ventaja principal | Aplicación común |
|---|---|---|---|
| De placas | Placas corrugadas apiladas, creando canales alternados para cada fluido. | Alta eficiencia térmica y compactibilidad. | Alimentos, HVAC, química. |
| De carcasa y tubos (shell & tube) | Haz de tubos dentro de una carcasa cilíndrica. Un fluido va por los tubos y otro por la carcasa. | Robusto, soporta altas presiones y temperaturas. | Petróleo, refinerías, energía. |
| De doble tubo | Un tubo concéntrico dentro de otro. | Simple y económico para caudales pequeños. | Laboratorios, pequeñas industrias. |
| Espiral | Dos canales en espiral, enrollados uno sobre otro. | Autolimpiante, maneja fluidos con sólidos. | Tratamiento de aguas, lodos. |
| Aletado (enfriador de aire / fin fan) | Tubos con aletas y ventiladores que impulsan aire. | No requiere agua de enfriamiento. | Petroquímica, compresores, generadores. |
3. Selección rápida según necesidad
| Si necesita… | Tipo recomendado |
|---|---|
| Máxima eficiencia en espacio reducido | De placas |
| Altas presiones y temperaturas | Carcasa y tubos |
| Enfriar sin agua (zonas áridas) | Aletado (fin fan) |
| Fluidos sucios o con partículas | Espiral |
| Bajo costo y caudal pequeño | Doble tubo |
Aplicaciones por Industria
1. Refrigeración y Climatización (HVAC)
| Equipo | Aplicación |
|---|---|
| Evaporadores | En aires acondicionados, refrigeradores y bombas de calor. |
| Condensadores | En sistemas de refrigeración industrial y comercial. |
| Chillers | Enfriamiento de agua para edificios, hospitales y procesos industriales. |
2. Petróleo y Petroquímica
| Equipo | Aplicación |
|---|---|
| Pre-calentadores de petróleo | Reducen viscosidad del crudo antes de ingresar a hornos o torres de destilación. |
| Enfriadores de aceite | Para compresores de gas, turbinas y sistemas hidráulicos en refinerías. |
| Condensadores | Recuperan nafta, diesel y otros productos en torres de fraccionamiento. |
| Enfriadores de aire (fin fan) | Enfriamiento de gases y líquidos en zonas con escasez de agua. |
3. Generación de Energía
| Equipo | Aplicación |
|---|---|
| Intercambiadores de carcasa y tubos | Enfriamiento de aceite lubricante y agua de sellos en turbinas de vapor o gas. |
| Enfriadores de aire | Para radiadores de generadores eléctricos y motores diésel de respaldo. |
| Condensadores | En centrales termoeléctricas para condensar vapor de salida de turbinas. |
4. Alimentos y Bebidas
| Equipo | Aplicación |
|---|---|
| Intercambiadores de placas | Pasteurización de leche, jugos, cerveza y líquidos viscosos. |
| Enfriadores de mosto | En cervecerías para enfriar el mosto antes de la fermentación. |
| Evaporadores | Concentración de jugos, leche condensada y jarabes. |
5. Química y Farmacéutica
| Equipo | Aplicación |
|---|---|
| Reactores encamisados | Control preciso de temperatura en reacciones químicas. |
| Condensadores de reflujo | Recuperación de solventes en procesos de destilación. |
| Intercambiadores de placas | Esterilización y enfriamiento de productos farmacéuticos. |
6. Siderurgia y Metalurgia
| Equipo | Aplicación |
|---|---|
| Enfriadores de aceite | Sistemas hidráulicos de prensas, laminadoras y grúas. |
| Enfriadores de agua | Circuitos de enfriamiento de hornos de arco eléctrico y coladas continuas. |
| Torres de enfriamiento | Enfriamiento de agua de proceso en plantas siderúrgicas. |
7. Torres de Enfriamiento de Agua
| Tipo de servicio | Aplicación |
|---|---|
| Fabricación y montaje | Instalación de torres nuevas en plantas industriales, HVAC centrales y centrales eléctricas. |
| Repuestos | Rellenos, eliminadores de gotas, ventiladores, boquillas y variadores de frecuencia. |
| Mantenimiento | Limpieza de lodos, cambio de empaques, ajuste de bandas y lubricación de motores. |
Aplicaciones de Intercambiadores de Calor a Bordo
Como se ha mencionado anteriormente, las aplicaciones de los intercambiadores de calor son diversas y, según el proceso para el cual están diseñados, reciben una denominación específica. A continuación, se presentan los casos más empleados a bordo de buques e instalaciones marinas.
| Denominación | Función principal |
|---|---|
| Precalentador | Calentar fluidos antes de un proceso |
| Radiador | Enfriar fluidos mediante aire |
| Aire acondicionado (evaporador/condensador) | Climatizar espacios |
| Generador de agua dulce (evaporador/condensador) | Producir agua potable o técnica a partir de agua de mar |
| Condensador de vapor | Recuperar agua técnica condensando vapor |
Precalentador
A bordo, los precalentadores se encuentran en varias instalaciones. Generalmente se utilizan para:
-
Preparar la temperatura del agua de camisas de los motores principales, reduciendo el choque térmico antes de la puesta en marcha.
-
Sistemas de vapor a gran escala que requieren calentamiento en varias etapas (en lugar de un solo calentamiento) para aumentar la eficiencia del sistema.
Nota: Es común encontrar precalentadores eléctricos a bordo, como el mostrado en las siguientes imágenes. En estos equipos, las resistencias eléctricas se sumergen directamente en el fluido a calentar.
Radiador
El radiador tiene como objetivo transferir calor desde un fluido térmico hacia otro fluido. Esto no implica que el intercambio deba ser necesariamente de líquido a líquido; también puede ser de:
-
Aire a líquido
-
Líquido a aire
-
Aire a aire (en algunos casos)
Aire Acondicionado (Evaporador / Condensador)
Todos los sistemas de aire acondicionado están compuestos, como mínimo, por dos intercambiadores de calor:
-
Evaporador: absorbe calor del ambiente a enfriar.
-
Condensador: expulsa el calor absorbido hacia el medio exterior (aire o agua).
El líquido refrigerante fluye a través de ambos intercambiadores, transfiriendo calor o expulsándolo según la etapa del ciclo.
Generador de Agua Dulce (Evaporador / Condensador)
En los sistemas de generación de agua dulce tipo evaporador-condensador se encuentran dos intercambiadores de calor:
| Componente | Ubicación | Función |
|---|---|---|
| Evaporador | Parte baja del sistema | Vaporiza el fluido (agua de mar) |
| Condensador | Parte alta del sistema | Condensa el vapor resultante para obtener agua dulce |
Este proceso se explica con mayor detalle en el artículo: Generadores de Agua Dulce. Evaporador Sumergido y Tipo Flash.
Condensador de Vapor
En instalaciones como la planta generadora de vapor de un buque propulsado por turbinas, el condensador de vapor es uno de los componentes más importantes para el aprovechamiento del agua técnica producida.
Importancia del condensador de vapor:
-
Producir agua técnica de alta calidad (libre de sales, aproximadamente 0,5 ppm) es costoso.
-
Una vez que el vapor ha cedido su energía para mover las turbinas, se redirige al condensador.
-
Este intercambiador condensa el vapor nuevamente en líquido, permitiendo su reutilización y mejorando así la eficiencia global de la instalación.
Resumen rápido de aplicaciones a bordo
| Equipo | Función resumida |
|---|---|
| Precalentador | Evitar choque térmico en motores |
| Radiador | Enfriar fluidos con aire |
| Aire acondicionado | Climatizar espacios (evaporador + condensador) |
| Generador de agua dulce | Producir agua potable desde agua de mar |
| Condensador de vapor |
Recuperar agua técnica en plantas de vapor
|
La correcta instalación de sistemas de refrigeración industrial requiere asesoría especializada para adaptar cada solución a los requerimientos específicos del proceso. Esto asegura:
-
Rendimiento térmico acorde a las especificaciones de diseño.
-
Durabilidad de componentes clave (compresores, evaporadores, condensadores).
-
Eficiencia energética con reducción de costos operativos.
